樓主發表于: 2016-10-26 18:33

只看樓主 | 小中大

圖片：

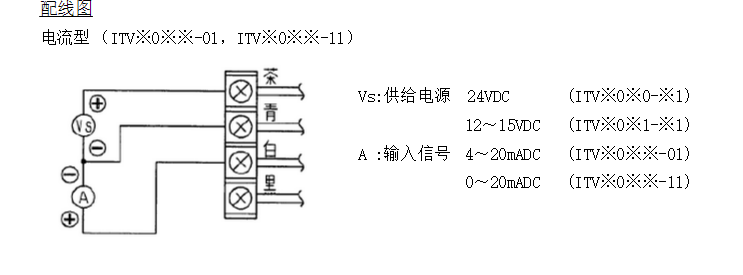

關于 smc itv1000的接線的問題我是4-20ma模擬量控制這個壓力調節閥但是 smc的內部接線把模擬量輸入的負極跟本體的供電電源的負極接在一起了想問下如果使用三菱的模擬量輸出模塊應該如何接線

小八哥

電話15394301768 QQ815360919 慈溪余姚

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 588 個
工控威望: 2144 點
下載積分: 2256 分
在線時間: 720(小時)
注冊時間: 2016-02-18
最后登錄: 2025-04-23
查看小八哥的主題 / 回貼

1樓發表于: 2016-10-27 07:38

只看該作者 | 小中大

就沒人用過嗎

liu19916

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 180 個
工控威望: 275 點
下載積分: 1320 分
在線時間: 262(小時)
注冊時間: 2010-07-28
最后登錄: 2024-11-16
查看liu19916的主題 / 回貼

2樓發表于: 2016-10-27 09:08

只看該作者 | 小中大

樓主這有何問題呢？信號負極與電源負極共點還能提高抗干擾能力，不知道你擔心的是什么

小八哥

電話15394301768 QQ815360919 慈溪余姚

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 588 個
工控威望: 2144 點
下載積分: 2256 分
在線時間: 720(小時)
注冊時間: 2016-02-18
最后登錄: 2025-04-23
查看小八哥的主題 / 回貼

3樓發表于: 2016-10-27 09:17

只看該作者 | 小中大

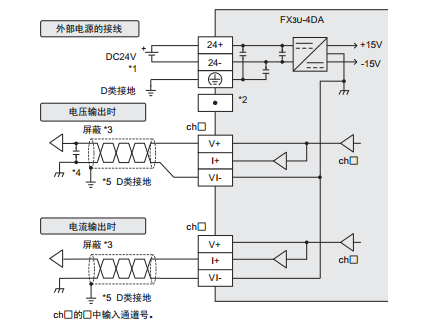

我記得三菱的模擬量輸出模塊的的模擬量通道的負極好像不能跟電源的負極連一起吧的

小八哥

電話15394301768 QQ815360919 慈溪余姚

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 588 個
工控威望: 2144 點
下載積分: 2256 分
在線時間: 720(小時)
注冊時間: 2016-02-18
最后登錄: 2025-04-23
查看小八哥的主題 / 回貼

4樓發表于: 2016-10-27 09:23

只看該作者 | 小中大

蛋疼記錯了剛看了下說明書我想成信捷的了

小八哥

電話15394301768 QQ815360919 慈溪余姚

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 588 個
工控威望: 2144 點
下載積分: 2256 分
在線時間: 720(小時)
注冊時間: 2016-02-18
最后登錄: 2025-04-23
查看小八哥的主題 / 回貼

5樓發表于: 2016-10-27 09:24

只看該作者 | 小中大

圖片：

負極可以接地

仙居人家

我來了。

級別: 網絡英雄

發送短信
加為好友

精華主題: 2 篇
發帖數量: 746 個
工控威望: 5429 點
下載積分: 27939 分
在線時間: 1393(小時)
注冊時間: 2016-06-08
最后登錄: 2025-04-26
查看仙居人家的主題 / 回貼

6樓發表于: 2016-10-27 09:30

只看該作者 | 小中大

按圖接線就對了。
