工控人家園 綜合討論 三菱J4 CN1接線可以使用驅動器內部24V電源嗎？

huiming

技術交流

級別: 網絡英雄

精華主題: 0
發帖數量: 670 個
工控威望: 6003 點
下載積分: 2933 分
在線時間: 571(小時)
注冊時間: 2011-03-09
最后登錄: 2025-04-24
查看huiming的主題 / 回貼

樓主發表于: 2017-11-22 08:46

只看樓主 | 小中大

圖片：

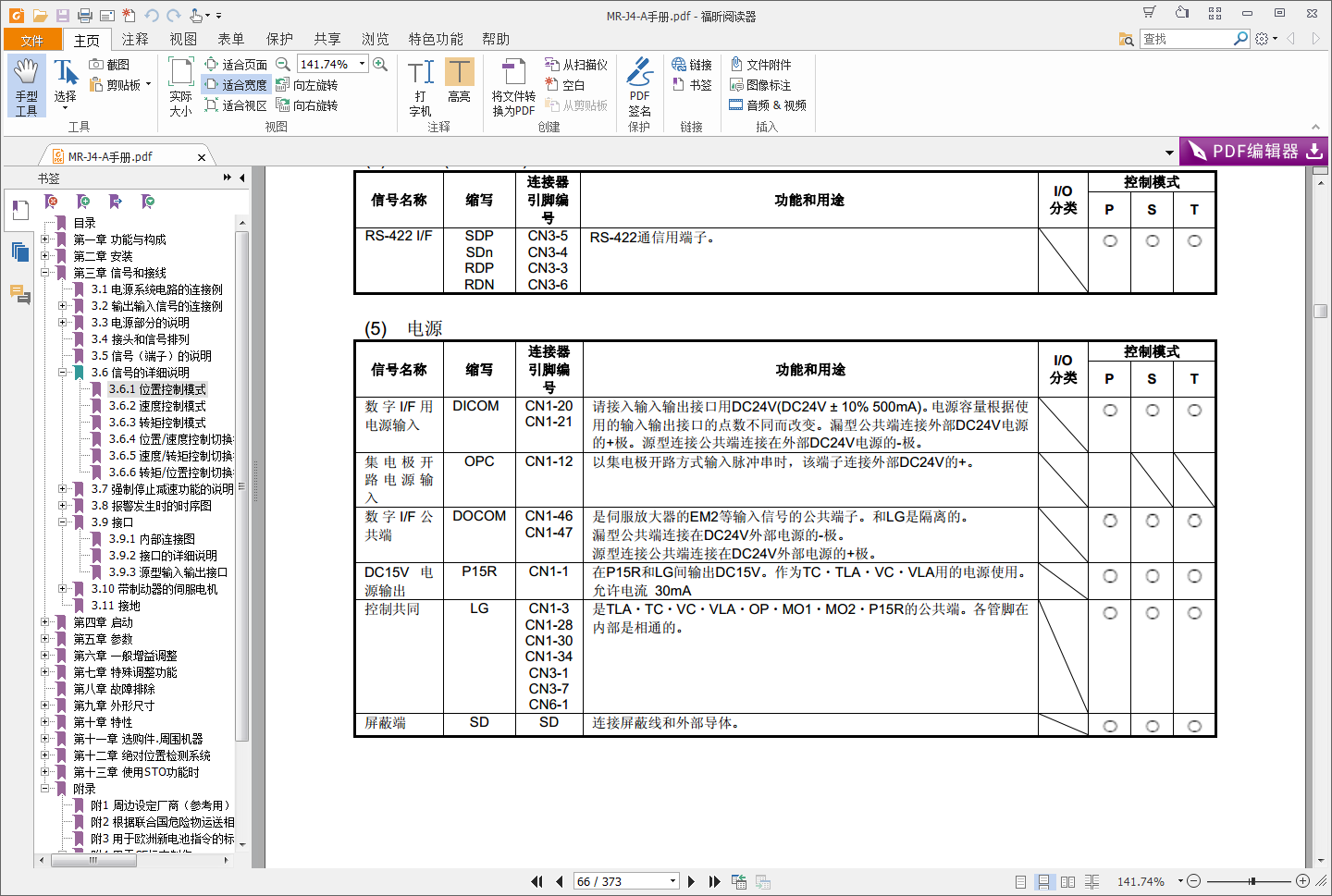

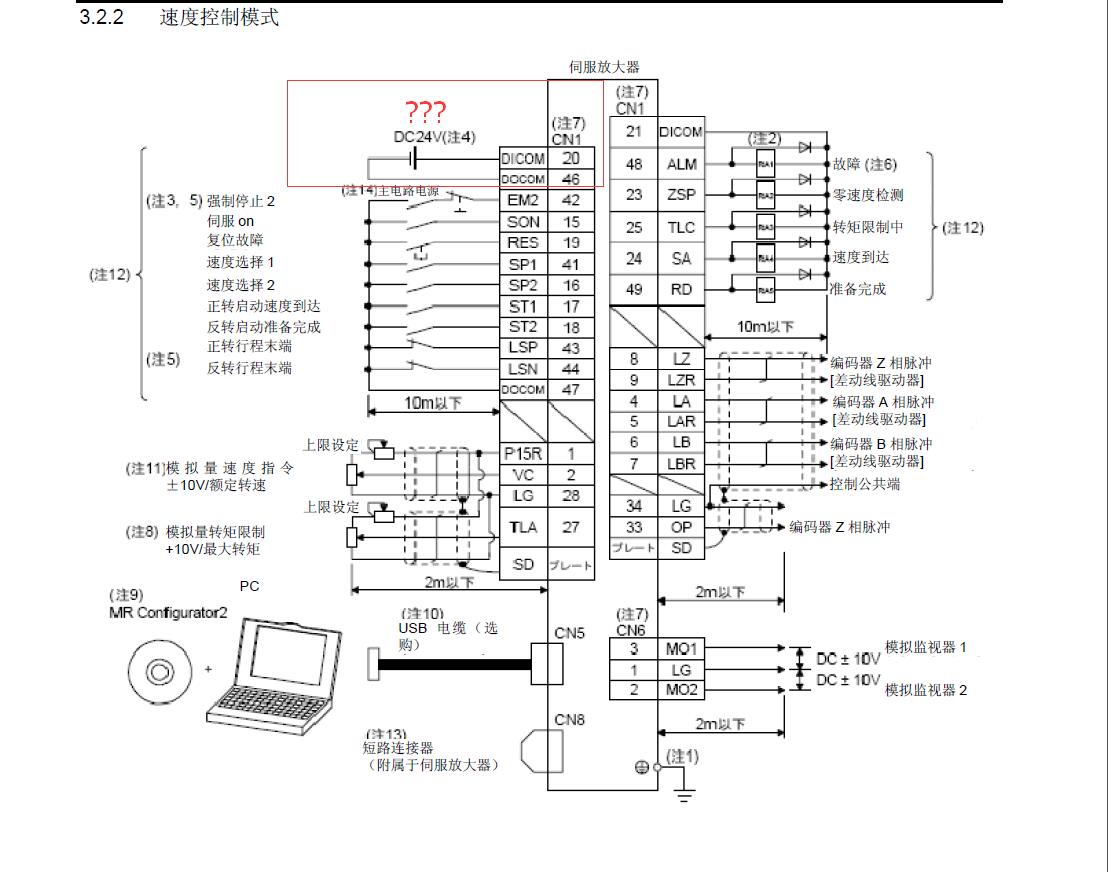

三菱J4伺服 CN1接線可以使用驅動器內部24V電源嗎？如下圖那兩端子號是內部電源供電。

士林變頻器代理 18312516885

550374389

！！！

級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2024-10-11
查看550374389的主題 / 回貼

1樓發表于: 2017-11-22 19:15

只看該作者 | 小中大

你圖上打問號的那兩個并不是伺服內部電源的供電端子

，請看清楚手冊，J4**A并沒有內部24v電源輸出的

本帖最近評分記錄：

下載積分:+2(guochunyi) 熱心助人！

huiming

技術交流

級別: 網絡英雄

精華主題: 0
發帖數量: 670 個
工控威望: 6003 點
下載積分: 2933 分
在線時間: 571(小時)
注冊時間: 2011-03-09
最后登錄: 2025-04-24
查看huiming的主題 / 回貼

2樓發表于: 2017-11-27 14:25

只看該作者 | 小中大

咨詢過三菱的技術，一定要外接 24 V電源才可以。

士林變頻器代理 18312516885

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2023 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-03-18
查看周家大少的主題 / 回貼

3樓發表于: 2017-11-27 16:29

只看該作者 | 小中大

必須要接外部的24伏電源

QQ：611369538
微信：ZMF2KXL
