哪位大神知道這個表格定位指令怎么使用？
看了好久沒看懂，
求指點。

vdadiv

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 111 個
工控威望: 226 點
下載積分: 71649 分
在線時間: 265(小時)
注冊時間: 2013-03-31
最后登錄: 2025-03-26
查看vdadiv的主題 / 回貼

1樓發表于: 2018-08-31 21:17

只看該作者 | 小中大

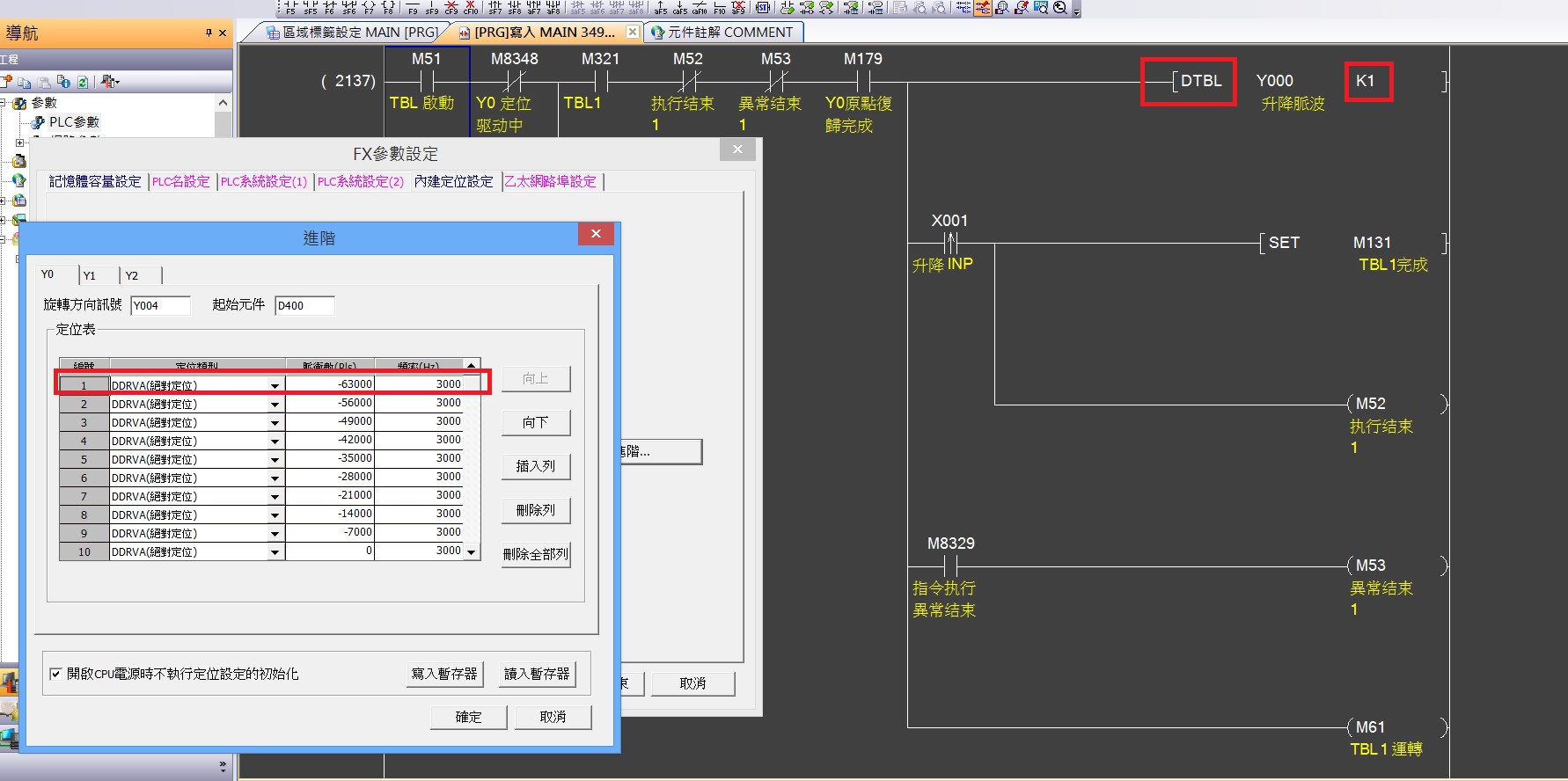

描述：表格指令
圖片：

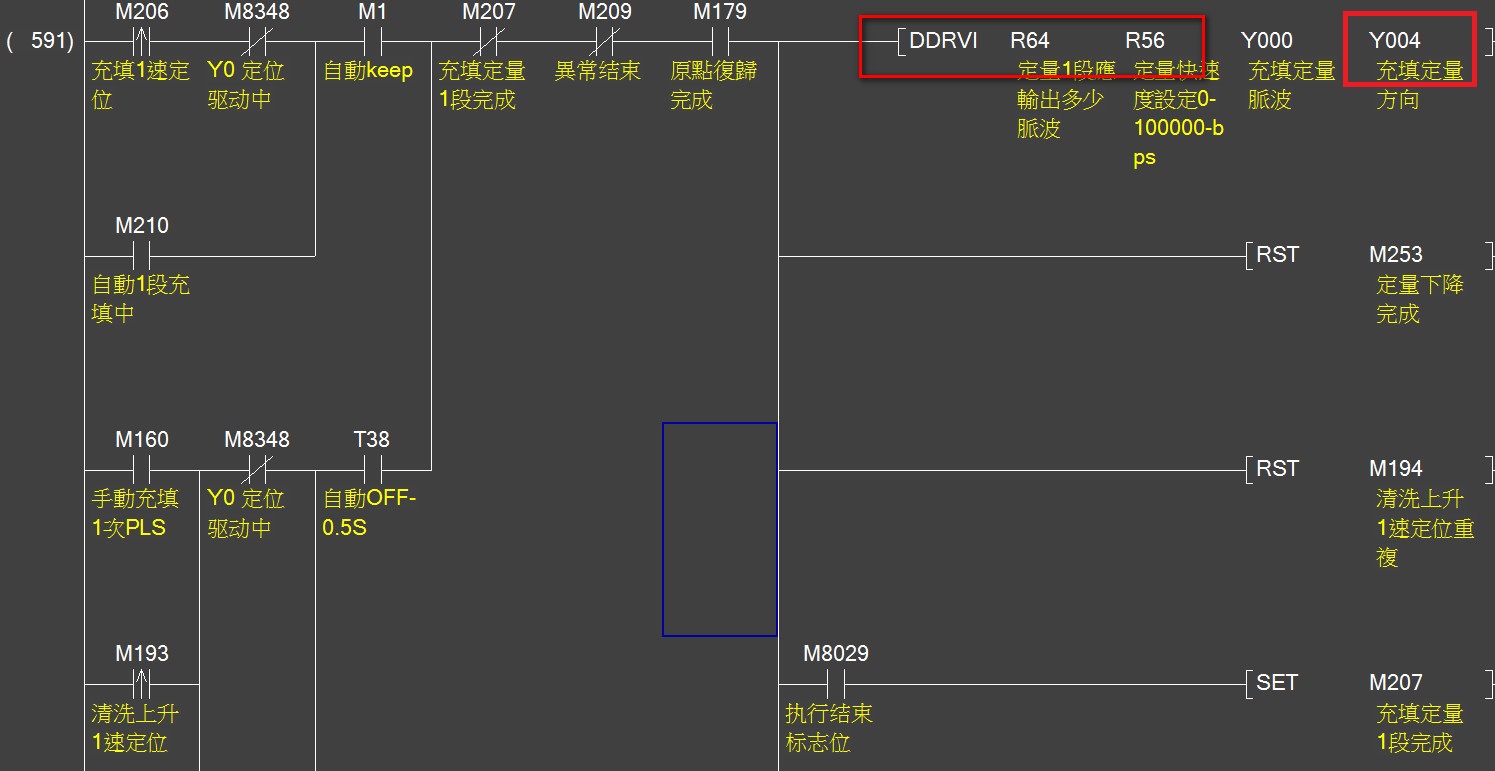

描述：定位指令
圖片：

表格指令,只是將定位資料先寫在表格中,再指定表格的行編號去定位,沒什麼特別的,
如果,定位的資料很多,程式顯得比較清楚明白罷了.
FX5U的旋轉臺運行指令,可以多個旋轉臺的步進運行和連續運行多速定位，FX3表格指令,目前,我只知道表格一行,
定位一次,沒有不停止的連續運行多速定位......

樓主留言：

表格定位指令中中的脈沖數能不能直接修改R寄存器改變數值，
表格指令運行完之后和正常的定額外指令一樣靠M8029監控運行嗎？

vdadiv

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 111 個
工控威望: 226 點
下載積分: 71649 分
在線時間: 265(小時)
注冊時間: 2013-03-31
最后登錄: 2025-03-26
查看vdadiv的主題 / 回貼

2樓發表于: 2018-09-01 17:35

只看該作者 | 小中大

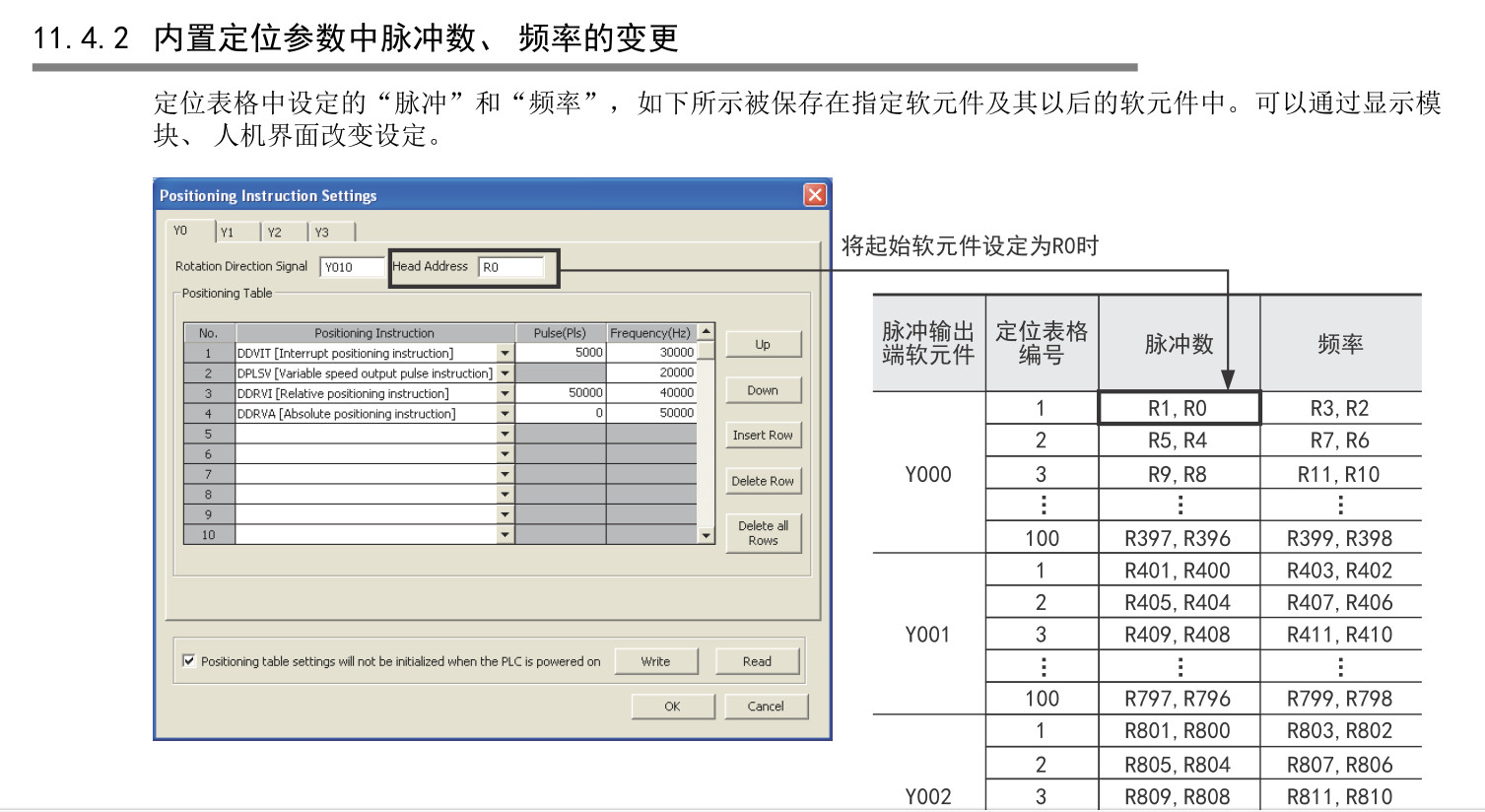

描述：表格定位修改寄存器
圖片：

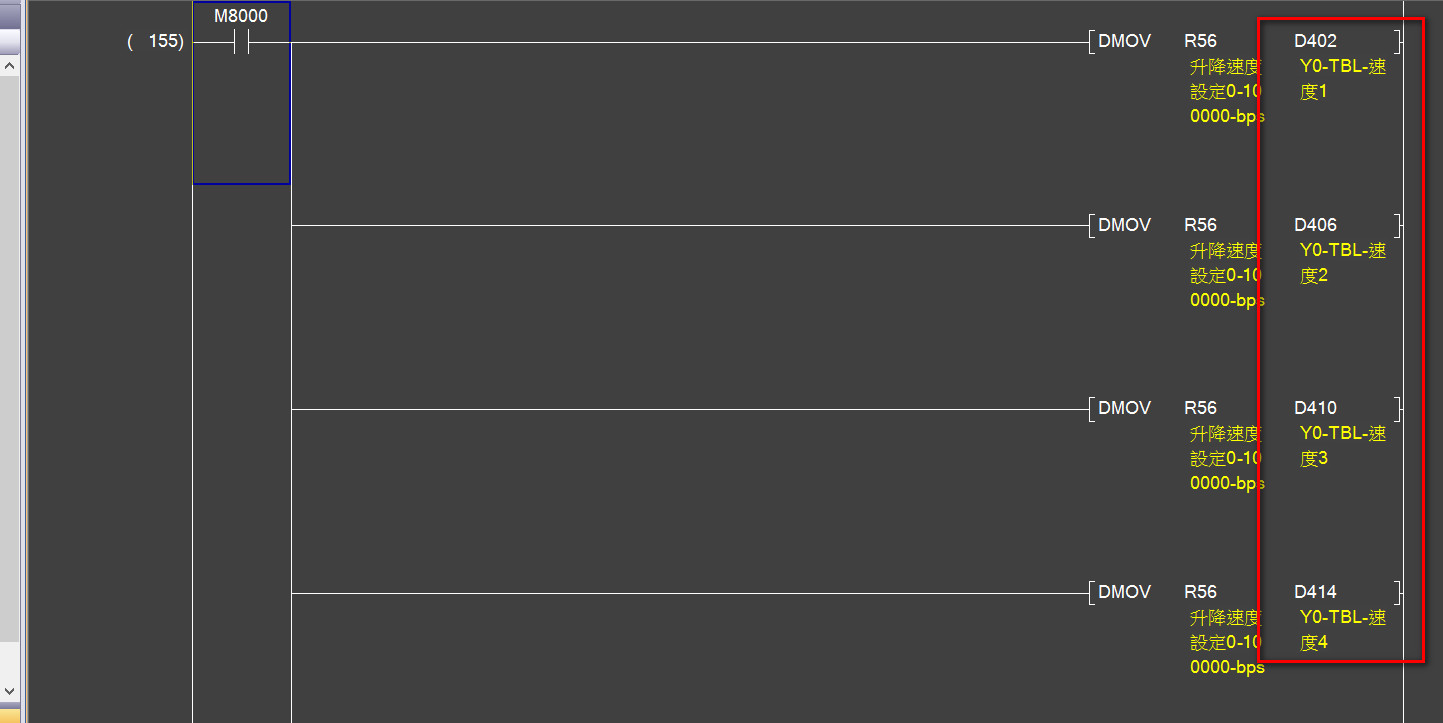

描述：表格定位修改定位速度
圖片：

1:表格定位指令中的脈沖數,可以修改寄存器來改變數值
2:M8029是指令執行完成,公用的信號,也可以利用M8348(Y0),或從驅動器接回 INP 的信號來用

樓主留言：

數據傳輸哪里不是應該時把D寄存器的數據傳入R寄存器。
陳旭我看是反著的。
還是說表格定位指令設定的時候你用的D寄存器。

vdadiv

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 111 個
工控威望: 226 點
下載積分: 71649 分
在線時間: 265(小時)
注冊時間: 2013-03-31
最后登錄: 2025-03-26
查看vdadiv的主題 / 回貼

3樓發表于: 2018-09-01 17:51

只看該作者 | 小中大

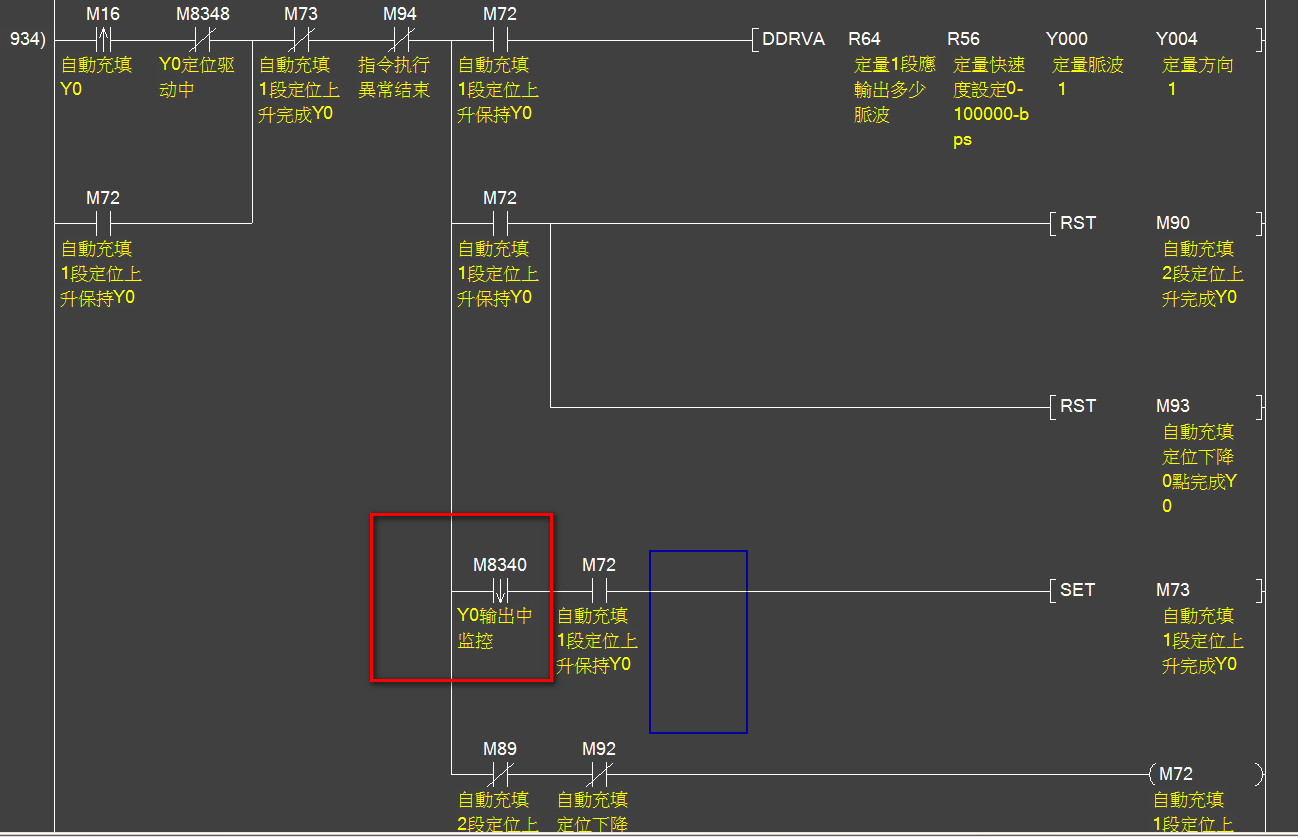

描述：Y0
圖片：

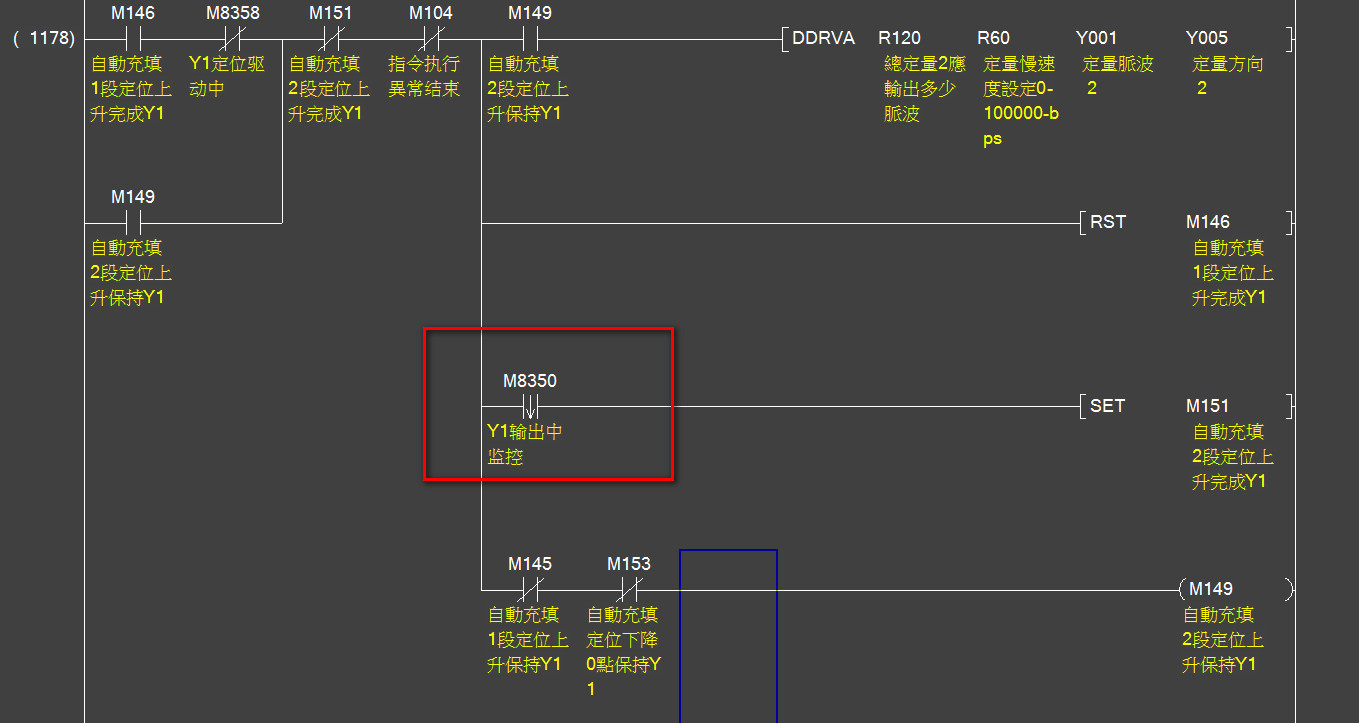

描述：Y1
圖片：

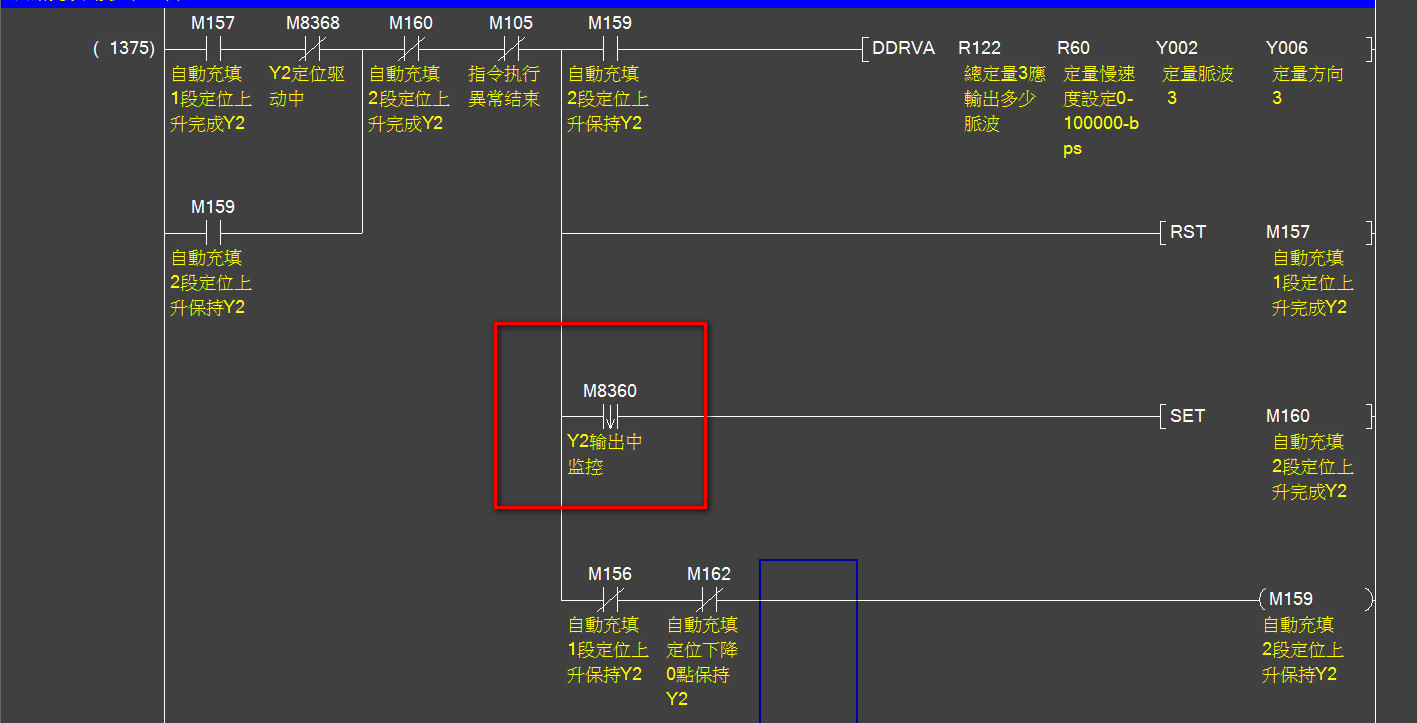

描述：Y2
圖片：

更正一下,使用M8340,比M8348合適

brian

起昇電控工作室

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 751 個
工控威望: 4442 點
下載積分: 4318 分
在線時間: 2991(小時)
注冊時間: 2008-01-25
最后登錄: 2025-04-22
查看brian的主題 / 回貼

4樓發表于: 2019-01-31 15:47

只看該作者 | 小中大

vdadiv兄,請教使用表格定位,可以同時四軸呼叫表格位址同時運行四軸定位嗎?

引用
引用第3樓vdadiv于2018-09-01 17:51發表的 :
更正一下,使用M8340,比M8348合適

微信:brianlee1976
~~業餘打工仔~~

我看到你了

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 373 個
工控威望: 619 點
下載積分: 491 分
在線時間: 156(小時)
注冊時間: 2018-05-02
最后登錄: 2024-09-12
查看我看到你了的主題 / 回貼

5樓發表于: 2019-01-31 16:38

只看該作者 | 小中大

以前我問過用定位用表格和直接用指令跑的區別或者各自的優缺點是什么，不過沒人回復

到現在為止我基本上還沒用過表格，感覺表格就是把定位賦值的地方分離到一個參數表這樣

payfsl

級別: 工控俠客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 2620 個
工控威望: 2898 點
下載積分: 40085 分
在線時間: 488(小時)
注冊時間: 2010-08-03
最后登錄: 2025-04-16
查看payfsl的主題 / 回貼

6樓發表于: 2021-12-02 12:00

只看該作者 | 小中大

用定位用表格和直接用指令跑的區別或者各自的優缺點是什么

三人行必有我師焉，擇其善者而從之，學而不思則罔，思而不學則殆

gorthan

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 96 點
下載積分: 482 分
在線時間: 8(小時)
注冊時間: 2014-07-16
最后登錄: 2023-10-27
查看gorthan的主題 / 回貼

7樓發表于: 2021-12-07 17:24

只看該作者 | 小中大

表格定位不需要運動控制模塊，成本低，但是不夠靈活
