樓主發表于: 2021-11-04 10:01

只看樓主 | 小中大

請教一下雙線圈電磁閥控制氣缸的程序編寫，觸摸屏上用一個按鈕控制，急急急-----------------------兩位五通雙電控電磁閥

[ 此帖被562981555在2021-11-04 11:17重新編輯 ]

崇慶陽光

不懈努力,一切皆有可能...

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 780 個
工控威望: 1510 點
下載積分: 7445 分
在線時間: 158(小時)
注冊時間: 2006-08-10
最后登錄: 2025-05-03
查看崇慶陽光的主題 / 回貼

1樓發表于: 2021-11-04 11:01

只看該作者 | 小中大

引用
引用樓主562981555于2021-11-04 10:01發表的雙線圈電磁閥控制氣缸 :
請教一下雙線圈電磁閥控制氣缸的程序編寫，觸摸屏上用一個按鈕控制，急急急

3位閥用一個按鈕？

樓主留言：

應該是兩位五通電磁閥吧

不懈努力,一切皆有可能 ...

陳某某

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 91 點
下載積分: 1154 分
在線時間: 325(小時)
注冊時間: 2019-07-19
最后登錄: 2025-04-30
查看陳某某的主題 / 回貼

2樓發表于: 2021-11-04 11:21

只看該作者 | 小中大

用常開控制一個電磁閥，常閉控制另一個電磁閥

yha_4611

QQ: 2490453455私信聊天

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 563 個
工控威望: 703 點
下載積分: 1939 分
在線時間: 615(小時)
注冊時間: 2011-11-19
最后登錄: 2025-05-03
查看yha_4611的主題 / 回貼

3樓發表于: 2021-11-04 11:33

只看該作者 | 小中大

一個電磁閥帶電時候另一個不帶電。

QQ: 2490453455

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14655 分
在線時間: 940(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-03
查看anlyl2014的主題 / 回貼

4樓發表于: 2021-11-04 12:34

只看該作者 | 小中大

引用
引用樓主562981555于2021-11-04 10:01發表的雙線圈電磁閥控制氣缸 :
請教一下雙線圈電磁閥控制氣缸的程序編寫，觸摸屏上用一個按鈕控制，急急急-----------------------兩位五通雙電控電磁閥

你再急也沒用！
先說你想要怎么樣的動作？
雙頭電磁閥，若是用于氣缸，通常是哪頭得電，就切換到哪頭，通電1秒就可以，

樓主留言：

就是按動觸摸屏上設置的按鈕控制氣缸來回運動，手動

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

zouyunhuang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 106 個
工控威望: 174 點
下載積分: 551 分
在線時間: 31(小時)
注冊時間: 2021-09-18
最后登錄: 2024-10-18
查看zouyunhuang的主題 / 回貼

5樓發表于: 2021-11-04 15:03

只看該作者 | 小中大

LDP M200   FF M300
LDP M300   SET M350   RST M351
LDF M300   RST M350   SET M351
LDM350       OUT Y10
LDM351        OUT Y11

M200----HMI按鈕
M350----控制得電
M351----控制失電

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14655 分
在線時間: 940(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-03
查看anlyl2014的主題 / 回貼

6樓發表于: 2021-11-04 18:16

只看該作者 | 小中大

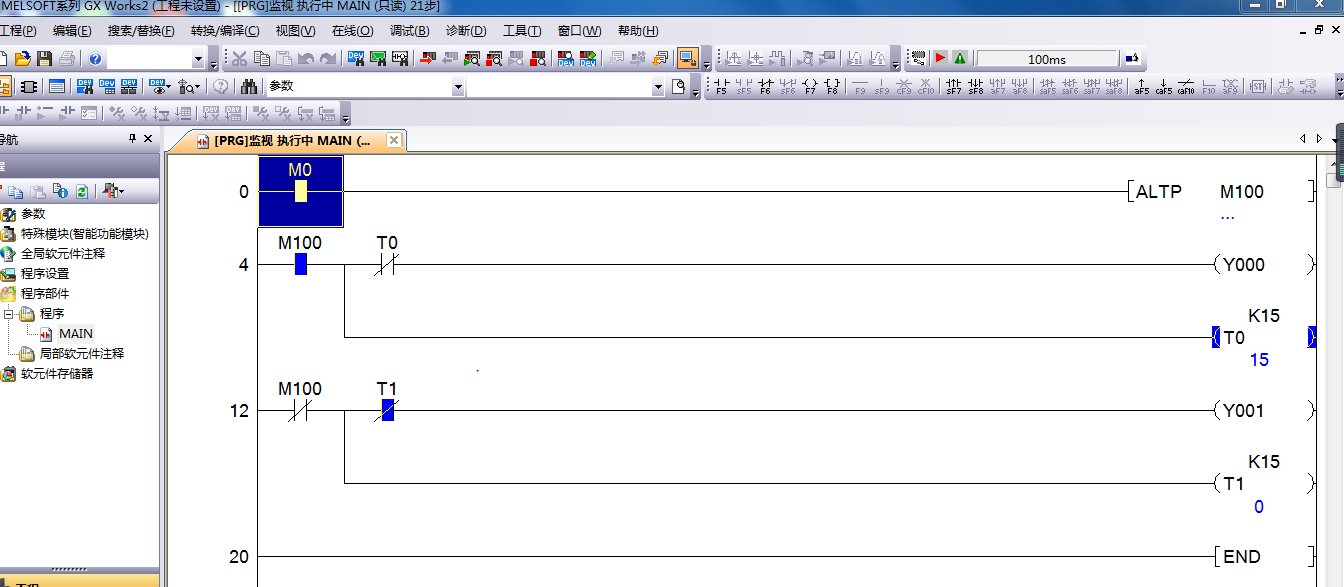

參考一下，按一下M0，氣缸進，再按一下M0，氣缸退；加上T0，T1，讓線圈通1.5秒斷電，省電而已，不用也可。

樓主留言：

非常感謝，如果是用于控制真空就不能這樣寫了吧

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

崇慶陽光

不懈努力,一切皆有可能...

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 780 個
工控威望: 1510 點
下載積分: 7445 分
在線時間: 158(小時)
注冊時間: 2006-08-10
最后登錄: 2025-05-03
查看崇慶陽光的主題 / 回貼

7樓發表于: 2021-11-05 08:47

只看該作者 | 小中大

如果是2位的，單線圈不行嗎？

樓主留言：

單線圈斷電后不會保持

不懈努力,一切皆有可能 ...
