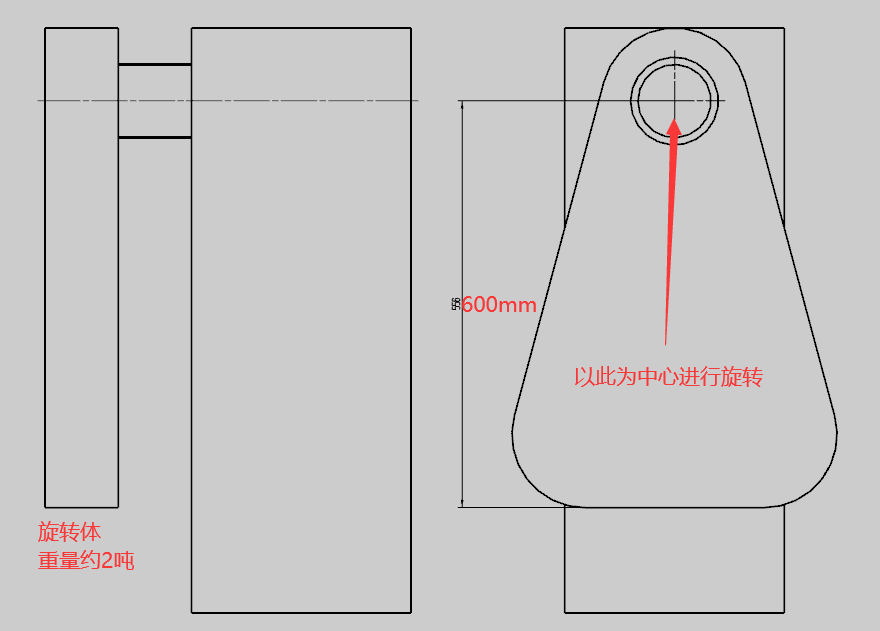

還請指教這個扭力的計算公式,謝謝!

歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

goldage

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1903 個
工控威望: 2067 點
下載積分: 7262 分
在線時間: 505(小時)
注冊時間: 2016-06-19
最后登錄: 2025-04-26
查看goldage的主題 / 回貼

1樓發表于: 2023-01-14 22:07

只看該作者 | 小中大

你就按照力臂600算吧

payfsl

級別: 工控俠客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 2620 個
工控威望: 2898 點
下載積分: 40085 分
在線時間: 488(小時)
注冊時間: 2010-08-03
最后登錄: 2025-04-27
查看payfsl的主題 / 回貼

2樓發表于: 2023-01-15 04:57

只看該作者 | 小中大

可以在電腦找出重心再算

三人行必有我師焉，擇其善者而從之，學而不思則罔，思而不學則殆

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2854 個
工控威望: 4485 點
下載積分: 219591 分
在線時間: 3211(小時)
注冊時間: 2008-02-22
最后登錄: 2025-04-27
查看二手工控電器的主題 / 回貼

3樓發表于: 2023-01-15 08:22

只看該作者 | 小中大

引用
引用第2樓payfsl于2023-01-15 04:57發表的 :
可以在電腦找出重心再算

請教其方法！還請指點。謝謝

歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

zlcp123

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 4321 點
下載積分: 13682 分
在線時間: 559(小時)
注冊時間: 2018-09-11
最后登錄: 2025-03-27
查看zlcp123的主題 / 回貼

4樓發表于: 2023-01-15 09:37

只看該作者 | 小中大

你這圖差一些參數，具體可以自己在CAD畫一下然后算個重心，大概應該在310mm左右

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2854 個
工控威望: 4485 點
下載積分: 219591 分
在線時間: 3211(小時)
注冊時間: 2008-02-22
最后登錄: 2025-04-27
查看二手工控電器的主題 / 回貼

5樓發表于: 2023-01-15 11:20

只看該作者 | 小中大

引用
引用第4樓zlcp123于2023-01-15 09:37發表的 :
你這圖差一些參數，具體可以自己在CAD畫一下然后算個重心，大概應該在310mm左右

這個旋轉體是偏中心600mm左右進行旋轉且轉速是每分鐘10轉.

歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

chzhuhai

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 145 點
下載積分: 1131 分
在線時間: 53(小時)
注冊時間: 2021-02-19
最后登錄: 2025-01-16
查看chzhuhai的主題 / 回貼

6樓發表于: 2023-01-16 10:50

只看該作者 | 小中大

一個周期的每角度扭力不一樣，如果是批量的，可以做一件標準件，從驅動端用傳感器測試記錄一個周期的扭力變化線（單件在確認正常的情況下，也可以這樣測試）。

gxtmdb82164

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 802 個
工控威望: 1180 點
下載積分: 467 分
在線時間: 642(小時)
注冊時間: 2019-09-22
最后登錄: 2025-04-27
查看gxtmdb82164的主題 / 回貼

7樓發表于: 2023-01-16 11:48

只看該作者 | 小中大

本質上是求旋轉體重心到圓心的力臂長度,和角度輸入相關,其中重心到旋轉中心的偏移是固定的

y=f(x),y是力臂長度,x是旋轉角度,本質上就是求一個直角三角形的邊長,而且是已知兩個角度和一個邊長(重心的偏移是固定的,90°是固定的,輸入角度是人為控制的也是已知的),那么f()易到,有了f()計算是很簡單的

gaoyingchun

GaoYingChun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 215 個
工控威望: 310 點
下載積分: 2926 分
在線時間: 116(小時)
注冊時間: 2016-05-06
最后登錄: 2025-04-25
查看gaoyingchun的主題 / 回貼

8樓發表于: 2023-01-16 16:31

只看該作者 | 小中大

我認為只能近似的算一下了，T=Ja，J是慣量，把負載看成規則的長方體，偏心運動，這個比較好計算；a是角加速度，參考伺服選型樣本中的單位，T就算出來了，負載的慣量可以按照計算慣量的1/3使用，通常伺服選型都是按照3倍來匹配的
