【項目需求】
一個老的開關柜，因?yàn)榍捌谠O(shè)計沒有做電力參數測量顯示系統，目前根據生產需要將每一面開關柜的每個回路的電力參數（電流，電壓，功率，電能，頻率，功率因數等）集中顯示在一個屏上，且支持?jǐn)?shù)據趨勢，數據報表，數據顯示等，同時也可以通過手機端進行遠程監視。
【需求設計】

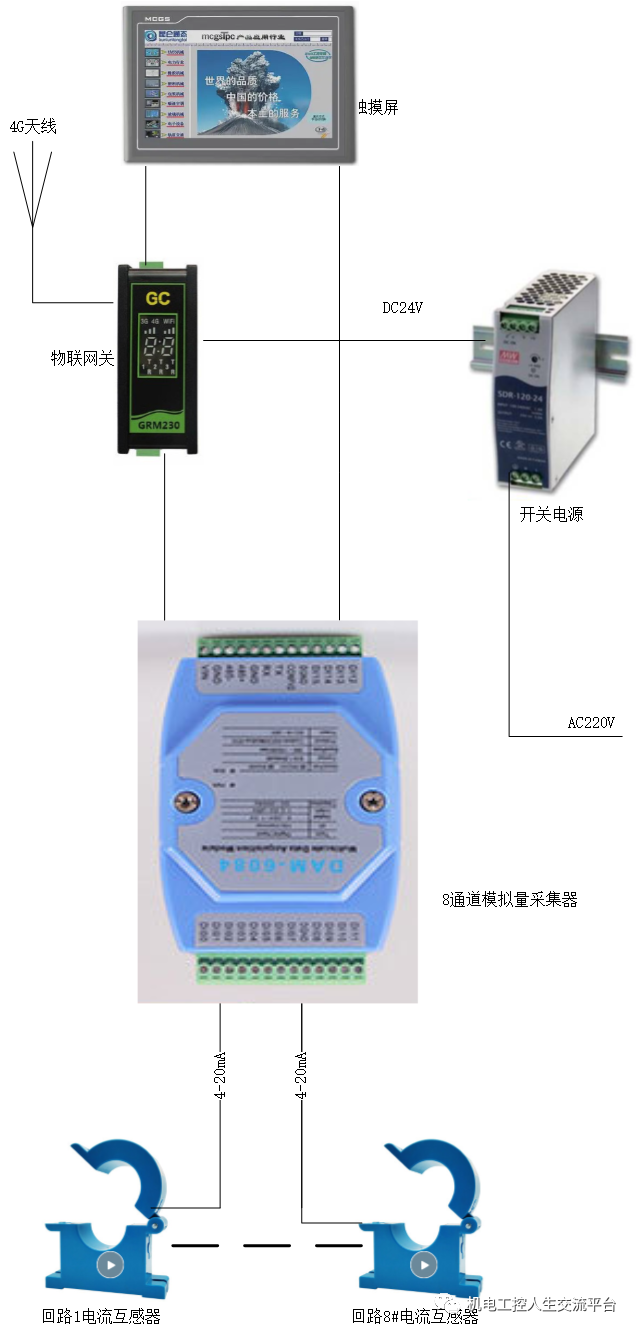

測量的回路安裝開口電流互感器，電流互感器輸出4-20mA，接入模擬量電流采集器，電流采集器通過RS485接口接入物聯網關，物聯網通過串口接入觸摸屏，觸摸屏編程實現數據顯示，數據報表，趨勢曲線等。
物聯網關通4G網絡傳輸?shù)皆破脚_，然后通手機端或者微信公眾號進行訪問。預留OPC接口，方便后期接入中控系統。
【后記】
如不需要物聯網功能也可以采用lora模塊進行采集，當然，增加斷路器的輔助觸點信號，也可以增加PLC控制器。
此方案的優點是采用開口式互感器可以進行在線安裝。同時通過采集器可以一次性采集多路電流信號。
