樓主發表于: 2023-03-23 23:25

只看樓主 | 小中大

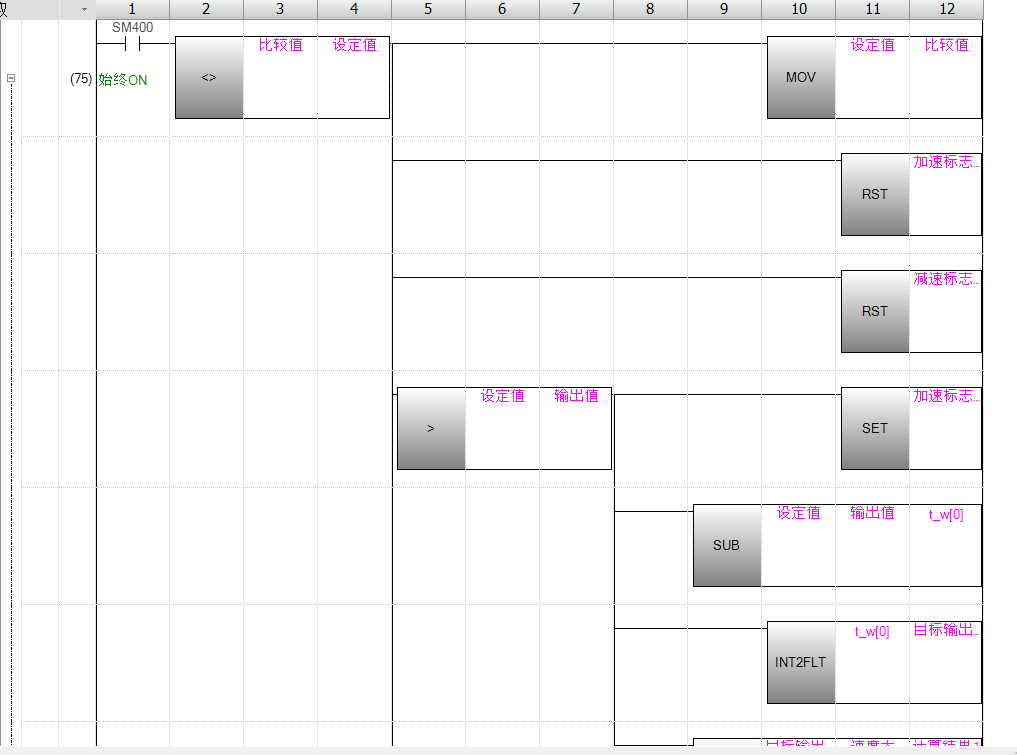

圖片：

如FBD梯形圖，在ST語言中如何實現FBD這幾步功能，在ST語言中，不等于好像一直不執行

ghgl

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 192 點
下載積分: 513 分
在線時間: 20(小時)
注冊時間: 2007-09-06
最后登錄: 2025-03-21
查看ghgl的主題 / 回貼

1樓發表于: 2023-03-24 09:29

只看該作者 | 小中大

if指令啊

工控小白鼠.

IP跨網段耦合器，遠程IO，PLC串口轉網口橋接器

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 508 個
工控威望: 2514 點
下載積分: 605 分
在線時間: 522(小時)
注冊時間: 2022-09-01
最后登錄: 2025-04-29
查看工控小白鼠.的主題 / 回貼

2樓發表于: 2023-03-24 14:38

只看該作者 | 小中大

IP跨網段耦合器，modbus轉profinet網關，PLC串口轉網口橋接器，國產SMART200系列PLC，profinet，Ethernet IP，CC-Link IE，modbusTCP遠程IO模塊，需要聯系高邁德科技-謝工18926207523
淘寶小店 https://shop483911559.taobao.com/

麥克朱

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 541 個
工控威望: 740 點
下載積分: 128 分
在線時間: 215(小時)
注冊時間: 2022-07-11
最后登錄: 2025-05-04
查看麥克朱的主題 / 回貼

3樓發表于: 2023-03-24 14:48

只看該作者 | 小中大

IF 比較值<>設定值 THEN
    比較值:=設定值;
    加速標志:=FALSE;
    減速標志:=FALSE;
    IF 設定值>輸出值 THEN
        加速標志:=TRUE;
        t_w[0]:=設定值-輸出值
        INT2FLT( 1 , t_w[0] , 目標輸出 );
    END_IF;
END_IF;
大概是這樣

18662210331

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 89 點
下載積分: 330 分
在線時間: 13(小時)
注冊時間: 2021-07-03
最后登錄: 2024-01-02
查看18662210331的主題 / 回貼

4樓發表于: 2023-03-24 17:09

只看該作者 | 小中大

3樓寫得很詳細啊，都可以直接Copy進ST去
