樓主發表于: 2023-12-15 10:34

只看樓主 | 小中大

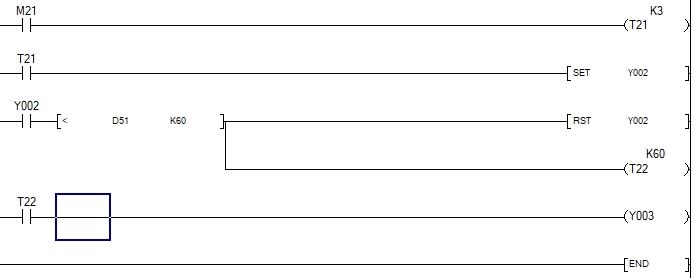

圖片：

點擊啟動后，3s啟動，增壓到60帕，停止增壓，保持6s，在泄壓

[ 此帖被wangfuchi在2024-01-09 17:09重新編輯 ]

wangfuchi

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 174 點
下載積分: 1226 分
在線時間: 63(小時)
注冊時間: 2023-11-10
最后登錄: 2025-04-23
查看wangfuchi的主題 / 回貼

1樓發表于: 2023-12-15 10:40

只看該作者 | 小中大

復位后如何保持6s

wuhuamobai

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 106 點
下載積分: 715 分
在線時間: 16(小時)
注冊時間: 2023-05-21
最后登錄: 2025-03-19
查看wuhuamobai的主題 / 回貼

2樓發表于: 2023-12-15 11:02

只看該作者 | 小中大

保持6秒是，保持增壓6秒的話，你就用d51>6置位一個軟元件，做計時器，以這個計時器的常閉驅動y2，y2這里盡量不要寫置位，常變量一般只做普通線圈，寫置位就要多寫了

wangfuchi

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 174 點
下載積分: 1226 分
在線時間: 63(小時)
注冊時間: 2023-11-10
最后登錄: 2025-04-23
查看wangfuchi的主題 / 回貼

3樓發表于: 2023-12-15 11:21

只看該作者 | 小中大

引用
引用第2樓wuhuamobai于2023-12-15 11:02發表的 :
保持6秒是，保持增壓6秒的話，你就用d51>6置位一個軟元件，做計時器，以這個計時器的常閉驅動y2，y2這里盡量不要寫置位，常變量一般只做普通線圈，寫置位就要多寫了

D51<K60,是判斷壓力值到60停止，在計時6秒，再啟動y3

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2481 個
工控威望: 3096 點
下載積分: 12245 分
在線時間: 667(小時)
注冊時間: 2008-08-03
最后登錄: 2025-04-24
查看卓發智能的主題 / 回貼

4樓發表于: 2023-12-15 14:10

只看該作者 | 小中大

樓主已經搞對了

相信自我！

wangfuchi

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 174 點
下載積分: 1226 分
在線時間: 63(小時)
注冊時間: 2023-11-10
最后登錄: 2025-04-23
查看wangfuchi的主題 / 回貼

5樓發表于: 2023-12-15 14:21

只看該作者 | 小中大

引用
引用第4樓卓發智能于2023-12-15 14:10發表的 :
樓主已經搞對了

單y2復位后，t22都沒有到6秒就停止了

sunzengli

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 746 個
工控威望: 1129 點
下載積分: 1687 分
在線時間: 245(小時)
注冊時間: 2021-07-09
最后登錄: 2025-04-12
查看sunzengli的主題 / 回貼

6樓發表于: 2023-12-15 15:07

只看該作者 | 小中大

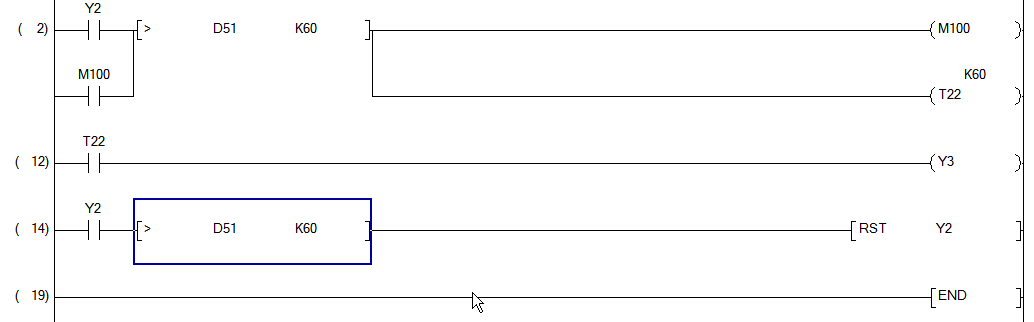

圖片：

加一個中間繼電器即可

本帖最近評分記錄：

下載積分:+1(wangfuchi) 真誠感謝！

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8543 分
在線時間: 510(小時)
注冊時間: 2008-10-17
最后登錄: 2025-04-23
查看小侯的主題 / 回貼

7樓發表于: 2023-12-15 15:36

只看該作者 | 小中大

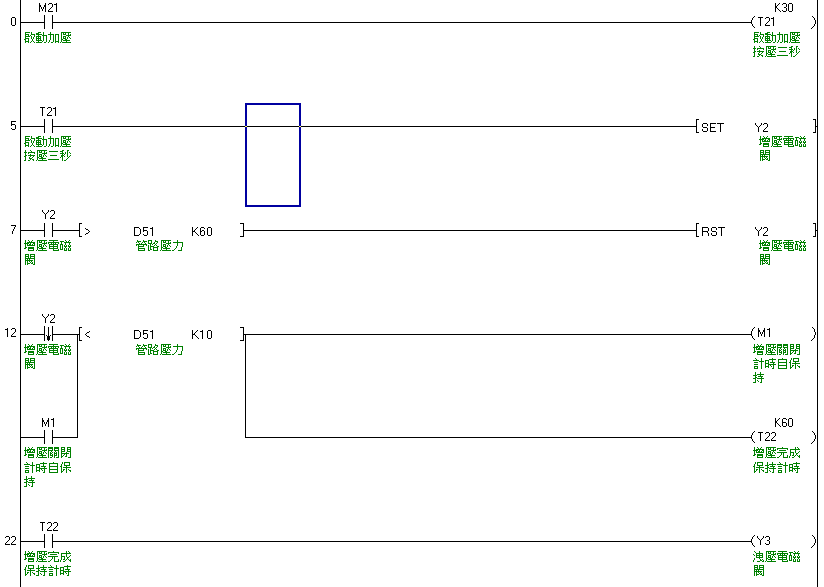

按壓M21達三秒以上
啟動Y2增壓
當壓力到達60以上停止增壓電磁閥Y2
並觸動計時T22，T22計時六秒到達觸動Y3洩壓電磁閥
當壓力到達10以下停止洩壓Y3電磁閥

本帖最近評分記錄：

下載積分:+1(wangfuchi) 真誠感謝！

13008952337

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 174 點
下載積分: 691 分
在線時間: 49(小時)
注冊時間: 2023-09-01
最后登錄: 2025-02-16
查看13008952337的主題 / 回貼

8樓發表于: 2023-12-16 11:21

只看該作者 | 小中大

計時器要保持通路才會計時，所以可以用y2長閉做前置，不加壓就開時計時，加壓斷電自己會
清零

wangfuchi

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 174 點
下載積分: 1226 分
在線時間: 63(小時)
注冊時間: 2023-11-10
最后登錄: 2025-04-23
查看wangfuchi的主題 / 回貼

9樓發表于: 2023-12-16 12:05

只看該作者 | 小中大

引用
引用第7樓小侯于2023-12-15 15:36發表的 :
[attachment=293177]
按壓M21達三秒以上
啟動Y2增壓
當壓力到達60以上停止增壓電磁閥Y2
並觸動計時T22，T22計時六秒到達觸動Y3洩壓電磁閥
.......

如果在Y3加M2，把M2連接M21，形成自動化，那停止怎么寫

[ 此帖被wangfuchi在2023-12-16 16:04重新編輯 ]

307900508

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 158 個
工控威望: 188 點
下載積分: 1195 分
在線時間: 50(小時)
注冊時間: 2021-05-29
最后登錄: 2025-04-18
查看307900508的主題 / 回貼

10樓發表于: 2023-12-20 10:27

只看該作者 | 小中大

看來都是高手，高手在民間
