工控人家園 西門子工控論壇 314 怎么接編碼器

lipingsr

級別: 略有小成

精華主題: 0
發帖數量: 264 個
工控威望: 419 點
下載積分: 1223 分
在線時間: 232(小時)
注冊時間: 2013-12-01
最后登錄: 2024-10-29
查看lipingsr的主題 / 回貼

樓主發表于: 2024-10-19 16:41

只看樓主 | 小中大

圖片：

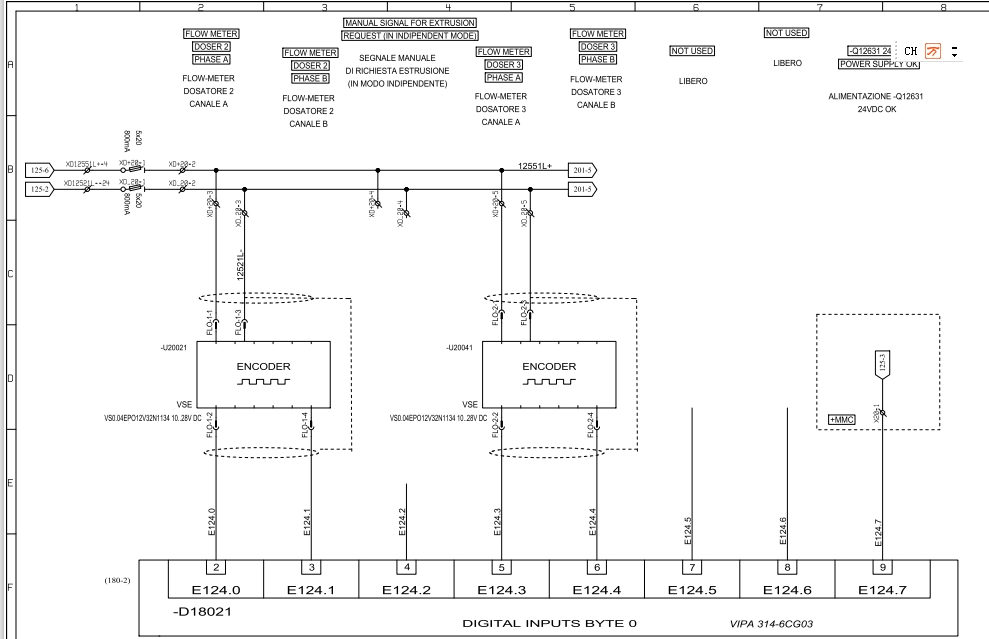

原來接了一個編碼器，現在要加3個
看了以前的圖紙一頭霧水
又怎么組態呢？

lipingsr

級別: 略有小成

精華主題: 0
發帖數量: 264 個
工控威望: 419 點
下載積分: 1223 分
在線時間: 232(小時)
注冊時間: 2013-12-01
最后登錄: 2024-10-29
查看lipingsr的主題 / 回貼

1樓發表于: 2024-10-19 16:43

只看該作者 | 小中大

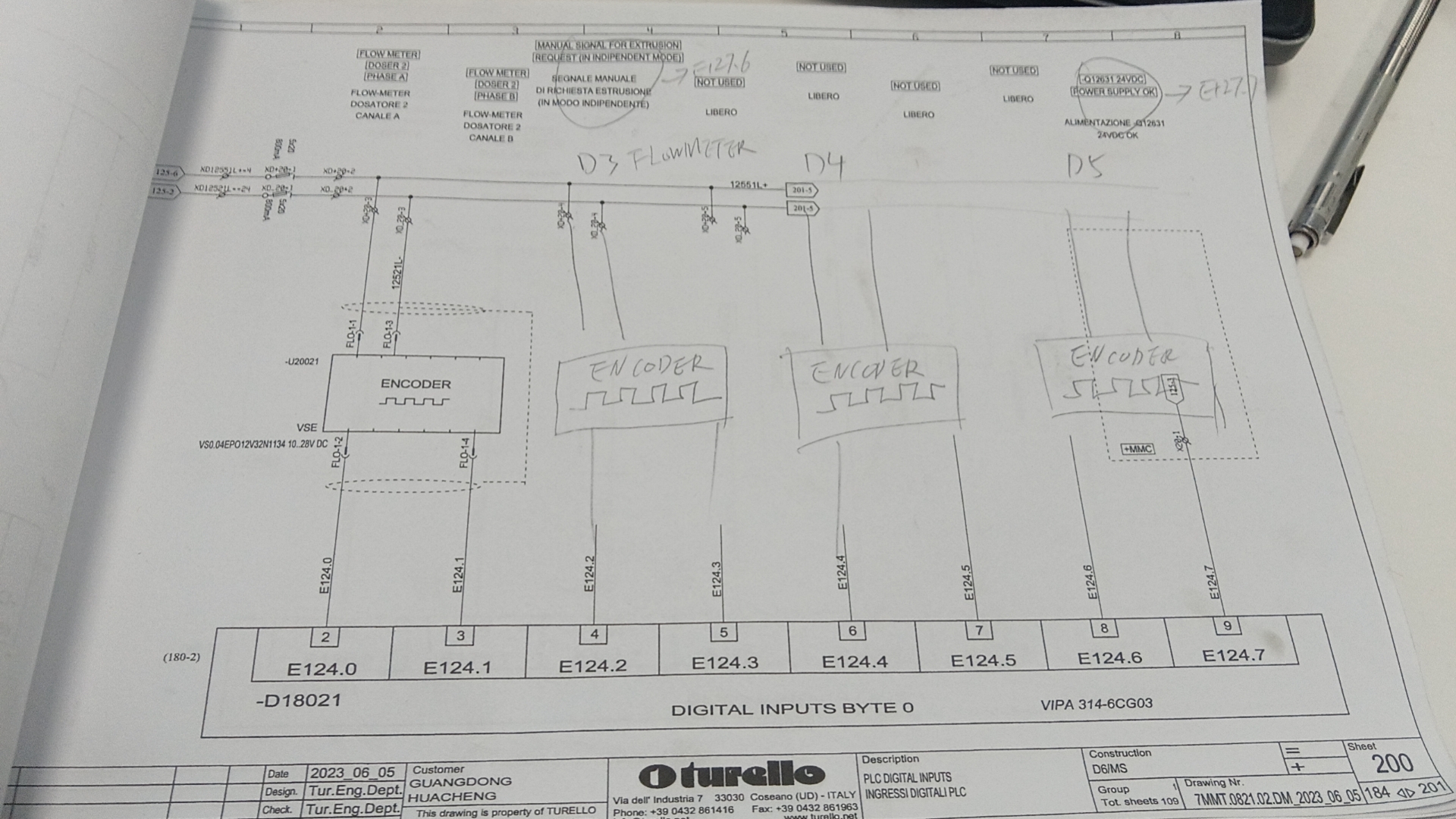

這樣接行嗎？

dzh832

級別: 論壇先鋒

精華主題: 0
發帖數量: 519 個
工控威望: 1045 點
下載積分: 9558 分
在線時間: 86(小時)
注冊時間: 2017-04-08
最后登錄: 2025-04-23
查看dzh832的主題 / 回貼

2樓發表于: 2024-10-21 14:26

只看該作者 | 小中大

要看模塊的濾波范圍

旋轉編碼器

級別: 略有小成

精華主題: 0
發帖數量: 188 個
工控威望: 311 點
下載積分: 1308 分
在線時間: 33(小時)
注冊時間: 2016-12-22
最后登錄: 2025-04-21
查看旋轉編碼器的主題 / 回貼

3樓發表于: 2024-10-24 09:40

只看該作者 | 小中大

應該是方波增量脈沖編碼器，接到計數口就可以了

附件：

5增量編碼器8.pdf (1158 K) 下載次數:21
網站提示: 請不要用迅雷下載附件，容易出錯

旋轉編碼器
