電源DC24V輸出4-20mA的2線壓力傳感器怎樣與三菱fx-2ad接線？

將AD模塊上電流端子和電壓端子短接后 連接傳感器一根線
COM端再接另外一根。

謝謝！
我也是這么連的，可讀出模塊中緩沖寄存器的值為什么不變化呢？
傳感器要求是DC24V電源啊,VIN1和COM1間無電壓啊

信號的正負試著換接一下
若不行程序方面可存在什么問題呢？

調換接線也不行啊

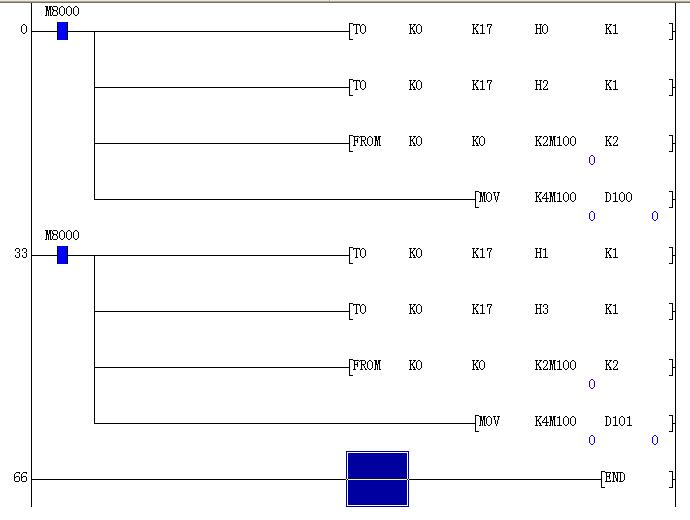

程序應該無問題，基本都是照說明書照搬的。

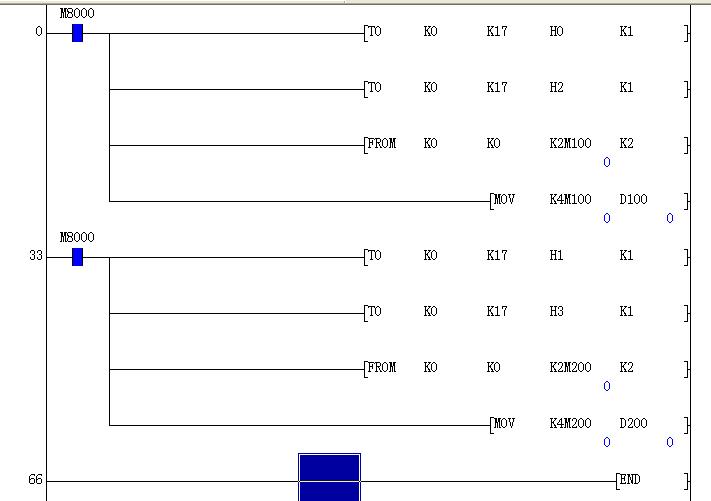

好像通道1和2的m要錯開16位吧

郁悶那.......
這樣還是不行啊，我又將壓力傳感器換成了電源為DC12-24V、電流4-20mA的二線溫度傳感器，它的測量范圍是0-50°C ，數值還是不變化。請教我還有那些地方做的不對嗎？

傳感器接線有問題或壞了

另外要與主機連了沒有，他的5V電源要主機提供的

連了，主機是FX2N-16MR
溫度傳感器是好的，我用西門子EM235試的，結果正常
估計接線有問題，第一次使用還請幫忙！

你在輸入端接一個250歐電阻，把短接線拆掉，接到VIN處，輸入端沒有電壓，如果接線沒錯，可能是傳感器壞了。應該有1V左右的電壓。

yyhexf 先生：
    因手頭沒有250歐電阻，你的方法無從實驗。我估計還是我的傳感器接線方法不對，不知你有沒有電流型傳感器接線圖片事例啊？

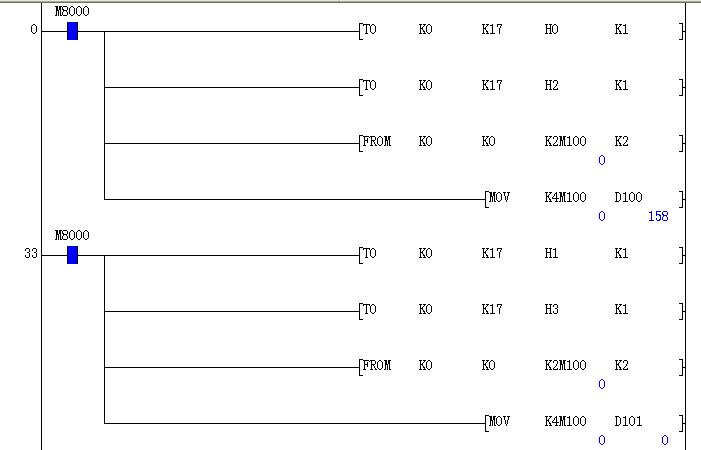

    剛才我把模塊短接線拆除，想用電壓型試試，隨找了一只1.5V的干電池直接接在了VIN1和
COM1上試了試，D100的值就由0變化為158了。如圖


對了，請問模塊的偏益與增益如何調整，在什么情況下調整！
