工控人家園 三菱工控論壇 請教這個電路怎樣編程?

«
1
2
»
Pages: 2/2 Go

shenxianguol

要做工控界的李小龍，為中國的工控崛起而努力！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 205 個
工控威望: 385 點
下載積分: 1068 分
在線時間: 65(小時)
注冊時間: 2009-04-10
最后登錄: 2016-11-14
查看shenxianguol的主題 / 回貼

12樓發表于: 2009-08-08 21:06

只看該作者 | 小中大

樓主：你的畫的圖中應加上熱繼電器。
X0為自鎖控制啟動按鈕；X1為點動控制啟動按鈕；X2為停止按鈕；X3為熱繼電器常斷按鈕。

附件：

電動機的點動與自鎖混合控制的PLC程序.rar (1 K) 下載次數:9
網站提示: 請不要用迅雷下載附件，容易出錯

附件：

FXGPwin3.0.rar (766 K) 下載次數:6
網站提示: 請不要用迅雷下載附件，容易出錯

真誠溝通，互通有無，共同進步！

凌智

不要埋怨手里的牌爛，善于把爛牌打成好牌才是正確的做法。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 106 個
工控威望: 731 點
下載積分: 536 分
在線時間: 57(小時)
注冊時間: 2009-02-17
最后登錄: 2012-06-13
查看凌智的主題 / 回貼

13樓發表于: 2009-08-08 23:18

只看該作者 | 小中大

學習了

zhangbo1415

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangbo1415的主題 / 回貼

14樓發表于: 2009-08-09 17:41

只看該作者 | 小中大

huyou

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 152 個
工控威望: 322 點
下載積分: 946 分
在線時間: 162(小時)
注冊時間: 2009-08-04
最后登錄: 2025-01-14
查看huyou的主題 / 回貼

15樓發表于: 2009-08-10 08:31

只看該作者 | 小中大

[quote]引用第12樓shenxianguol于2009-08-08 21:06發表的 :
樓主：你的畫的圖中應加上熱繼電器。
X0為自鎖控制啟動按鈕；X1為點動控制啟動按鈕；X2為停止按鈕；X3為熱繼電器常斷按鈕。

謝謝！
大部分功能都相同，只有一點：按下X0后，再按下X1，不能停止。
不過你做得很好了！

[fly]忽悠，接著忽悠……[/fly]

摩托車手

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看摩托車手的主題 / 回貼

16樓發表于: 2009-08-10 10:51

只看該作者 | 小中大

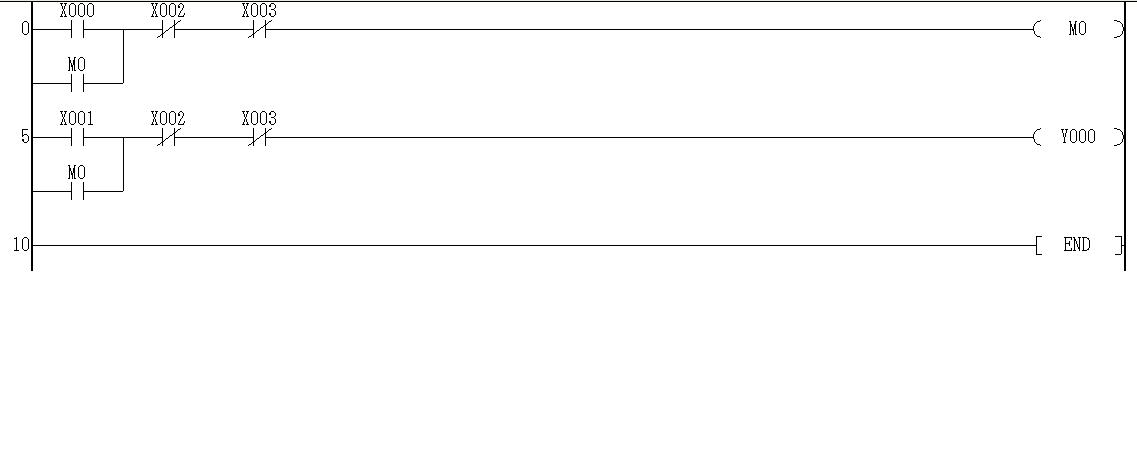

圖片：

SB1-X0,SB2-X1,SB3-X2

469423209

哥用酒瓶換酒喝

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 149 個
工控威望: 223 點
下載積分: 543 分
在線時間: 23(小時)
注冊時間: 2009-03-24
最后登錄: 2024-06-24
查看469423209的主題 / 回貼

17樓發表于: 2009-08-11 15:46

只看該作者 | 小中大

很厲害啊
看我的

建筑人生

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 422 個
工控威望: 350 點
下載積分: 486 分
在線時間: 53(小時)
注冊時間: 2008-06-03
最后登錄: 2020-04-27
查看建筑人生的主題 / 回貼

18樓發表于: 2009-08-27 18:44

只看該作者 | 小中大

7樓的也太復雜點吧！這么簡單的一個你還搞什么脈沖嘛！

«
1
2
»
Pages: 2/2 Go
