請教S7-200 CPU224cn的I/O問題
S7-200 CPU224cn 214-1ad23 oxb8

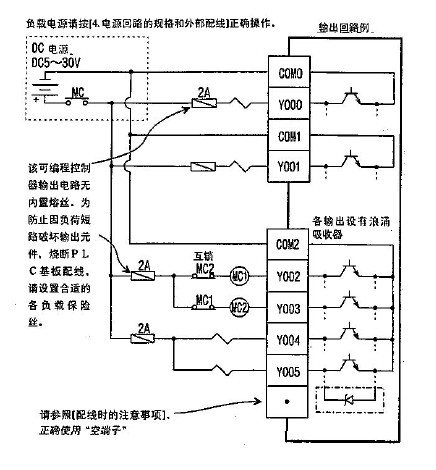

我是西門子的新手，請教各位：S7-200 CPU224cn 214-1ad23 oxb8 輸出是PNP還是NPN的？誰有西門子的I/O圖嗎？就像下面三菱的這種介紹圖（我要西門子的）

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160691 分
在線時間: 3229(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-12
查看sjm213的主題 / 回貼

1樓發表于: 2009-11-20 16:30

只看該作者 | 小中大

接線圖可見200的系統手冊

本帖最近評分記錄：

下載積分:+3(lamborzhou) 熱心助人

愚公移山

可解FPX，F(xiàn)PXH，F(xiàn)P0R，F(xiàn)P0H

級別: 論壇先鋒

精華主題: 1 篇
發帖數量: 770 個
工控威望: 1037 點
下載積分: 2086 分
在線時間: 485(小時)
注冊時間: 2008-01-26
最后登錄: 2025-04-29
查看愚公移山的主題 / 回貼

2樓發表于: 2009-11-20 17:02

只看該作者 | 小中大

圖片：

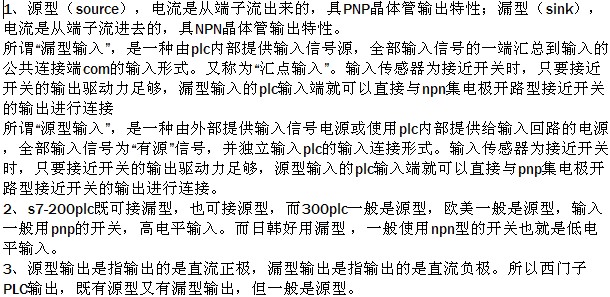

這張截圖是我從某網站上下載的，關于S7-200CN的PLC，請教各位是否同意這種觀點！請各位發表意見！
